همه چیز در مورد چیلر ماژولار ایدن گیت مدل EG-FE20V
چیلر ماژولار ایدن گیت مدل EG-FE20V با توان 20 تن تبرید، از طریق جذب حرارت از آب یا هوا و انتقال آن به بیرون، قادر است سرمایش موثر مورد نیاز ساختمانهای مسکونی، اداری و تجاری را تامین کند.
طراحی ماژولار این چیلرها – همانطور که از عنوان آنها پیداست – امکان افزایش یا کاهش ظرفیت سرمایشی را – بسته به نیاز پروژه – فراهم میکند.
این چیلر ماژولار، ساخت داخل بوده و در تولید آن از بهترین تجهیزات و اقلام استفاده شده است؛ از جمله این تجهیزات میتوان به موارد زیر اشاره کرد:
تجهیزات تخصصی بکاررفته در چیلر ماژولار ایدن گیت مدل EG-FE20V

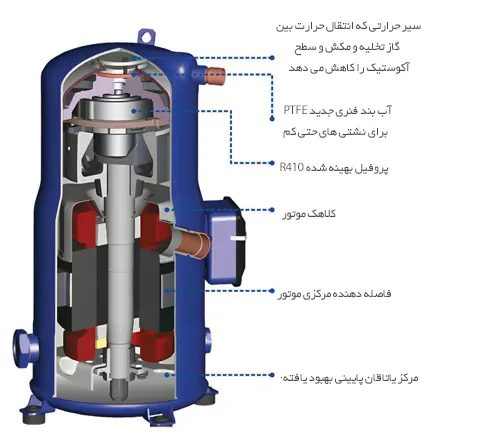

کمپرسور اسکرال دانفوس مدل SH140
- استفاده از مبرد R410a به عنوان گاز دوستدار محیط زیست
- دارای مصرف پایین انرژی
- دارای راندمان کاری بالا
- دارای سیستم حفاظتی و کنترل داخلی
- دارای عملکرد کمصدا مطابق با استانداردهای صوتی صنعتی
- دارای طراحی مقاوم در برابر تنش و عوامل محیطی
- قابلیت کاهش نشتیهای داخلی و افزایش طول عمر کمپرسور
- دارای عایقبندی پیشرفته
برد الکترونیکی چیلر
قابلیت طراحی ماژولار و امکان گسترش
- قابلیت پیکربندی تا 16 برد، با ظرفیت خنککنندگی تا حداکثر 320 تن تبرید
- طراحی شده برای ارائه عملکرد مقیاسپذیر و انعطافپذیر و متناسب برای نیازهای متنوع سرمایشی
دارای سیستمهای حفاظت پیشرفته
- حفاظت هوشمند فشار
- حفاظت در برابر تغییر فاز
- حفاظت در برابر جریان زیاد
- سیستمهای کنترل دما
- حفاظت در برابر یخزدگی
- سیستمهای قطع اضطراری
مدیریت هوشمند بار
- امکان تنظیم هوشمند بار بر اساس نیازهای لحظهای
- توزیع منطقی بار بین ماژولها برای عملکرد پایدار و کارآمد
- معماری کنترل و فعالسازی با رعایت فاصله زمانی جهت کاهش استهلاک مکانیکی ماژولها
تشخیص خطای هوشمند
- سیستم شناسایی خطا با نمایش مستقیم بر روی صفحه نمایش LCD رنگی
- قابلیت ارائه اطلاعات خطاهای لحظهای و راهنمایی برای رفع مشکل، جهت کاهش زمان عیبیابی و نگهداری
شیر برقی انبساط Sanhua
- کنترل دقیق میزان مبرد و یکنواختی در عملکرد سیستم
- صرفهجویی در مصرف انرژی
- کاهش نیاز به نگهداری و تعمیرات نسبت به شیوههای مکانیکی
- افزایش کارآیی و بهرهوری
مبدل حرارتی/ اواپراتور پوسته و لوله
این اواپراتور از فولاد ضدزنگ ساخته شده و از طراحی فشرده با راندمان بالا و قابلیت بازیابی حرارتی مناسب، بهره میبرد.
- دارای بدنه از جنس فولاد ST37
- دارای بافلهایی از جنس PTFE (با طراحی فشرده و راندمان بالا و قابلیت بازیابی حرارتی مناسب)
- پوشش داخلی مقاوم در برابر خوردگی و سایش برای افزایش طول عمر دستگاه
- سیستم اتصال فلنجی و جوشی مطابق با استانداردهای بینالمللی
- مقاومت بالا در برابر خوردگی و مواد شیمیایی خورنده
- قابلیت نگهداری و سرویس آسان
- طراحی مقاوم در برابر فشارهای بالا و تغییرات دما
- استفاده از لوله مسی شیاردار جهت افزایش بهرهوری
فن کندانسور
- در ساخت این چیلر، از فن آکسیال دارای استاندارد Eurovent استفاده شده است که ضمن رعایت الزامات کیفی، عملکرد کمصدا و راندمان بالا را تضمین میکند.
ویژگیهای کلی چیلر ماژولار ایدن گیت مدل EG-FE20V
- بهرهوری انرژی بالا و کاهش مصرف برق در بارهای جزئی و نامی
- دارای عملکرد مطمئن با سیستمهای حفاظتی کامل و استفاده از قطعات معتبر
- دارای کارکرد کمصدا و متناسب با پروژههای مسکونی، اداری و فضاهای حساس به نویز
- دارای شیر انبساط الکترونیکی Sanhua جهت کنترل دقیق سوپرهیت و بهبود راندمان
- دارای کندانسور بلوفین با 14 فین در هر اینچ و 21 مدار PFI
- دارای مبدل حرارتی (اواپراتور) پوسته و لوله (Shell & Tube) با راندمان بالا و طول عمر مناسب
- استفاده از گاز مبرد R410a با سازگاری کامل با محیط زیست
- دارای عملکرد پایدار در دماهای محیطی بالا و تناسب کارکرد در اقلیمهای گرم
- بهرهگیری از کمپرسور اسکرال با لرزش کم و راندمان بالا
- دارای طراحی ماژولار برای توسعه با امکان افزایش 16 یونیت
مشخصات فنی بارز چیلر ماژولار ایدن گیت مدل EG-FE20V
- ظرفیت سرمایشی اسمی: 69.4kW
- برق مصرفی: سهفاز
- ولتاژ: 400~380 V
- فرکانس: 50Hz
- نوع کمپرسور: اسکرال
- تعداد کمپرسور: 2
- نوع مبرد: R410a
- تعداد فن: 2
- نوع کندانسور: بلوفین
- تعداد ردیفهای کندانسور: 3
- نوع اواپراتور: پوسته و لوله
- دبی اواپراتور: 11.2 متر مکعب بر ساعت
- نوع کنترلر: سیمی
- سطح نویز: 67db

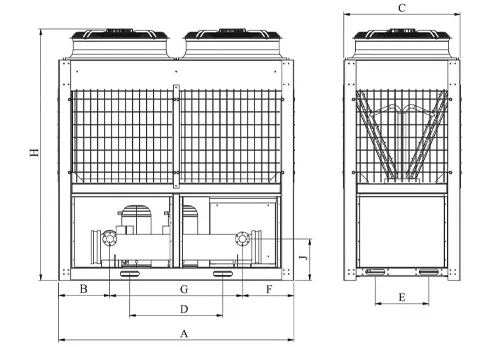

ملاحظات ابعادی و شماتیک چیلر ماژولار ایدن گیت مدل EG-FE20V
2,020mm :A
440mm :B
1,000mm :C
800mm : D
460mm :E
440mm :F
1,140mm :G
2,168mm :H
358mm :J
